Circuit d'huile moteur

Message  romain5708 le Lun 25 Jan 2016 - 18:53

Bonjour à tous,

J'ai une question à laquelle je n'arrive pas répondre.

Sur un 671 (normalement 671) je n'ai pas le petit tuyau de remonté d'huile à la culasse (celui entre les tiges de culbuteurs).

Est ce normal?

En parcourant le forum, j'ai trouvé ce schéma:



Une photo de ce que j'ai:




Au lieu de:


Je n'ai pas de plaque d'identification sur le bloc, mais j'ai bien le petit orifice de remonté à la culasse sur le plan de joint de culasse côté bloc:



Des avis ? est il possible que les bloc des SG.... soit dépourvu de ce tube ?

romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  Ricky le Mar 26 Jan 2016 - 19:36

Le circuit de graissage est différent sur les moteurs de frégate de celui du Saviem 817.
Voici le circuit de graissage de la frégate (671) :


Regarde bien, tu dois retrouver le circuit sur ton moteur.
avatar
Ricky
Admin

Messages : 428
Date d'inscription : 29/12/2012
Age : 47

Voir le profil de l'utilisateur http://fregate.forumactif.org

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  romain5708 le Mar 26 Jan 2016 - 19:55

Ricky a écrit:Le circuit de graissage est différent sur les moteurs de frégate de celui du Saviem 817.
Voici le circuit de graissage de la frégate (671) :


Regarde bien, tu dois retrouver le circuit sur ton moteur.

Bah c'est bien là le problème, les 2 orifices du tube de remonté d'huile situé entre les tiges de culubuteurs sont inexistant.

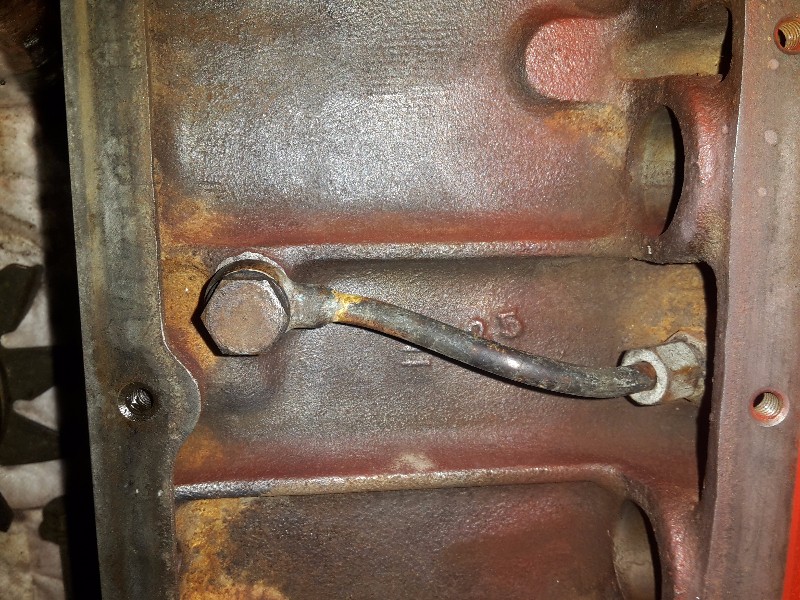

Ce que je dois avoir:

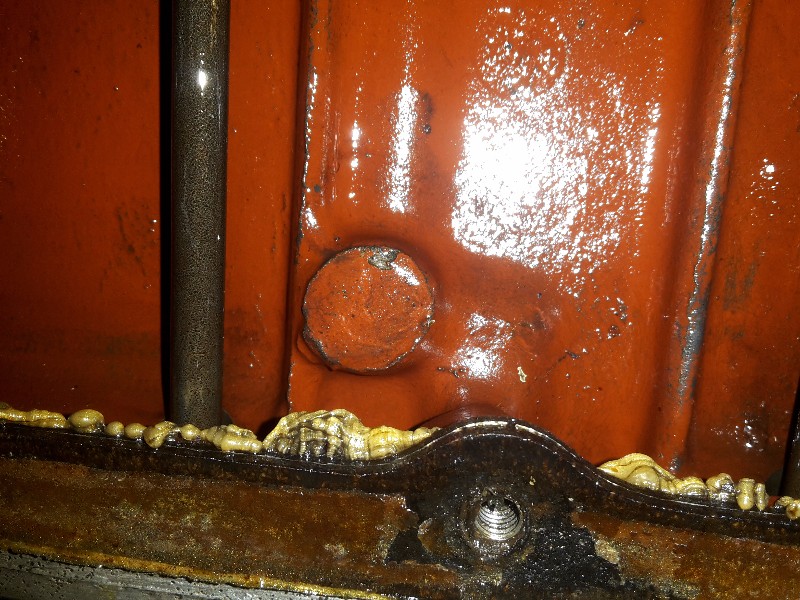

Et ce que j'ai:





Vous en pensez quoi ?

romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  Ricky le Mar 26 Jan 2016 - 20:06

Il te manque la partie du haut ?
avatar
Ricky
Admin

Messages : 428
Date d'inscription : 29/12/2012
Age : 47

Voir le profil de l'utilisateur http://fregate.forumactif.org

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  romain5708 le Mar 26 Jan 2016 - 20:10

Non, je n'ai pas les orifices sur lesquels viennent le tube.

Je n'ai pas le trou taraudé pour la vis répére 16.100, ni celui pour le raccord 16.106 du schéma.

romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  romain5708 le Mar 26 Jan 2016 - 20:24

De quel partie du haut tu parlais ? Le tube 16.112?

romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  Ricky le Mar 26 Jan 2016 - 20:28

Ça y est j'ai compris ton problème, et c'est vraiment bizarre.

C'est un moteur 817 ??

Est-ce que ce moteur à l'emplacement du support de filtre à huile comme ça :
avatar
Ricky
Admin

Messages : 428
Date d'inscription : 29/12/2012
Age : 47

Voir le profil de l'utilisateur http://fregate.forumactif.org

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  romain5708 le Mar 26 Jan 2016 - 20:34

Non Sad

romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  Ricky le Mar 26 Jan 2016 - 20:43

Tu as des photos ?
avatar
Ricky
Admin

Messages : 428
Date d'inscription : 29/12/2012
Age : 47

Voir le profil de l'utilisateur http://fregate.forumactif.org

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  romain5708 le Mar 26 Jan 2016 - 20:44

J'en mets une d'ici10-15minutes. Le temps de la faire et de la mettre en ligne

romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  romain5708 le Mar 26 Jan 2016 - 21:04

Les voilà:














romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  Ricky le Mar 26 Jan 2016 - 21:34

Oui c'est curieux, je viens de trouver cette photo d'un bloc nu de chez jeep-dodge-gmc.com, et c'est pareil :
avatar
Ricky
Admin

Messages : 428
Date d'inscription : 29/12/2012
Age : 47

Voir le profil de l'utilisateur http://fregate.forumactif.org

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  romain5708 le Mar 26 Jan 2016 - 21:37

Pour info, ce n'est pas le bloc d'origine. Mon père avait du changé de bloc il y a 25/30ans, l'ancien étant fissuré par le gel.

Mais il ne sait pas de quel moteur il venait. Il avait juste vérifier que tout l'équipage mobile puisse se monter dessus.

En prenant du recul, je me dis que j'ai déjà fais 300Kms sans me rendre compte de ça. Si il n'y avait pas d'huile qui remonterait aux culbu, je pense que j'aurais déjà serré quelques choses Rolling Eyes

romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  romain5708 le Mar 26 Jan 2016 - 21:48

Merci Ricky Smile

romain5708

Messages : 122
Date d'inscription : 29/06/2014
Age : 31

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Circuit d'huile moteur

Message  Ricky le Mar 26 Jan 2016 - 21:49

De rien, la question est très intéressante.
